Produtos e Soluções em aço disponíveis em nossa Biblioteca BIM

Perfis estruturais para vigas e colunas

Perfis estruturais para vigas e colunas

Ver mais
Telhas de aço para coberturas e fechamentos

Telhas de aço para coberturas e fechamentos

Ver mais
Laje mista de aço e concreto

Laje mista de aço e concreto

Ver mais
Painéis termoisolantes

Painéis termoisolantes

Ver mais

Fale conosco

Dúvidas e sugestões, encaminhar para: bim@arcelormittal.com.br

Receba todas as novidades da biblioteca BIM

Cadastre-se

Seu download já iniciou! Deseja receber todas as novidades e atualizações da biblioteca BIM da ArcelorMittal?

Cadastre-se

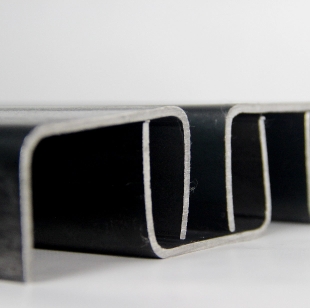

Perfis estruturais para vigas e colunas

Perfis Tubulares

Perfis tubulares quadrados, retangulares e redondos para vigas, colunas e elementos estruturais em geral. São produzidos de acordo com a norma ABNT NBR 6591:2008 e em formadoras de tubos a partir de bobinas laminadas a frio, a quente ou zincadas, soldadas longitudinalmente pelo processo de alta frequência.

Tubos Redondos

Perfil Tubular Redondo

Estão disponíveis na biblioteca perfis tubulares redondos nas categorias de viga e coluna.

Tubos Quadrados

Perfil Tubular Quadrado

Estão disponíveis na biblioteca perfis tubulares retangulares nas categorias de viga e coluna.

Tubos Retangulares

Perfil Tubular Retangular

Estão disponíveis na biblioteca perfis tubulares retangulares nas categorias de viga e coluna.

Perfis Formados a Frio

Estão disponíveis na biblioteca perfis formados a frio nos formatos U simples e U enrijecidos para vigas, colunas e elementos estruturais em geral. São produzidos de acordo com a norma ABNT NBR 6355:2012 e a partir de bobinas laminadas a quente, conformadas em perfiladeiras num processo contínuo.

Tubos Retangulares

Perfil Estrutural U Simples

Estão disponíveis na biblioteca perfis estruturais U simples nas categorias de viga e coluna.

Tubos Quadrados

Perfil Estrutural U Enrijecido

Estão disponíveis na biblioteca perfis estruturais U simples nas categorias de viga e coluna.

Perfil I Soldado

Perfis I soldados por arco elétrico, duplamente simétricos, para vigas e colunas, com dimensões de mesas e almas variadas, produzidos em conformidade com a norma ABNT NBR 5884:2013. Estão disponíveis nas séries designadas por CS, VS e CVS. O perfil CS é para pilares. O perfil VS é aplicado para vigas. O perfil CVS é aplicado para vigas e colunas.

Perfil Soldado CS

Perfil Soldado CS

Perfis I duplamente simétricos do tipo pilar, com relação altura (d) e largura da mesa (bf) igual a d/bf =1.

Perfil Soldado VS

Perfil Soldado VS

Perfis I duplamente simétricos do tipo viga, com relação altura (d) e largura da mesa (bf) igual a 1,5, menor d/bf menor 4.

Perfil Soldado CVS

Perfil Soldado CVS

Perfis I duplamente simétricos do tipo viga-pilar, com relação altura (d) e largura da mesa (bf) igual a 1 menor d/bf menor 1,5.

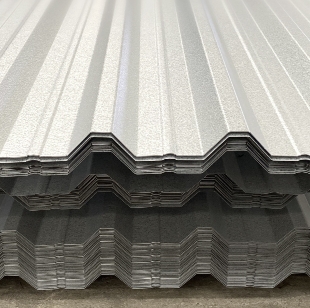

Telhas de aço para coberturas e fechamentos

Produzidas em diferentes geometrias a partir de bobinas Galvalume®, com ou sem pré-pintura, garantem eficiência e durabilidade para coberturas e fechamentos de edifícios industriais e comerciais. Atendem às normas ABNT NBR 16373, ABNT NBR 14513 e ABNT NBR 14514 e possuem certificação ABCEM/ABNT. Produzidas pela ArcelorMittal Perfilor.

Bandeja Cassete 60

Bandeja Cassete 60

Trapezoidal LR 25

Telha Trapezoidal LR25

Ideal para coberturas planas ou em arcos com grandes raios.

Trapezoidal LR 40

Telha Trapezoidal LR40

Bestseller, boa resistência mecânica.

Zipada LR Zip 53 e 63

Telha Zipada LRZIP53

Para coberturas extensas, até 60-70m, com pouco caimento.

Ondulada LR 17

Telha Ondulada LR17

Ideal para coberturas em arco.

Trapezoidal LR 33

Telha Trapezoidal LR33

Telhas com maior largura útil e menor custo/m².

Trapezoidal LR 100

Telha Trapezoidal LR100

Ideal para coberturas com grandes vãos devido ao seu bom escoamento.

Zipada LR Zip 53 e 63

Telha Zipada LRZIP63

Para coberturas extensas, até 60-70 m, com pouco caimento.

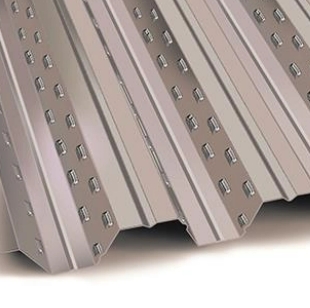

Laje mista de aço e concreto

Telha-Painel Termoisolante Termilor Roof - TR

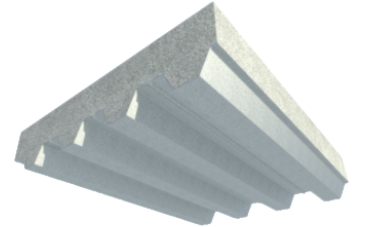

Laje Mista POLYDECK 59S


Polydeck 59S é o Steel Deck da ArcelorMittal Perfilor. Solução de laje mista com forma de aço incorporada garantindo praticidade e economia para pisos. Alcançam vãos de 2,0 m a 3,6 m com espessuras totais de 11 cm a 25 cm. Telha-fôrma produzida pela ArcelorMittal Perfilor em chapa de aço galvanizado estrutural Z 275, ZAR 280, com e sem pré-pintura, nas espessuras 0,80 mm, 0,95 mm e 1,25 mm, atendendo a norma ABNT NBR 16421.

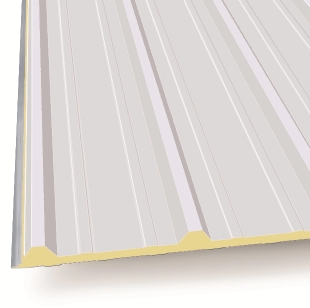

Painéis termoisolantes

Produzida pela Perfilor a partir das bobinas de aço Galvalume® ArcelorMittal, a Linha Termilor é utilizada em coberturas e fechamentos termoisolantes de edifícios industriais, comerciais e de uso geral. Com isolamento em poliisocianurato (PIR), reduz a transmissão de calor para as áreas internas do edifício e, principalmente, melhora a qualidade do ambiente para seus usuários.

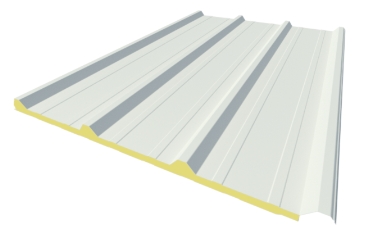

Telha-Painel Termoisolante Termilor Roof - TR

Painel Termoisolante Termilor Roof


Os painéis da série TR são utilizados para coberturas metálicas. Disponível em uma grande diversidade de cores (quantidade mínima sob consulta), também é possível escolher a espessura das chapas e do isolante térmico poliisocianurato (30 mm, 40 mm ou 50 mm). A inclinação mínima recomendada para a cobertura é de 5%.

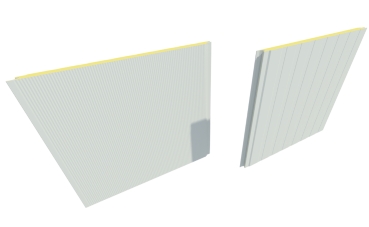

Telha-Painel Termoisolante Termilor Wall - TW

Painel Termoisolante Termilor Wall


Os painéis da série TR são utilizados para fachadas metálicas. Disponível em uma grande diversidade de cores (quantidade mínima sob consulta), também é possível escolher a espessura das chapas e do isolamento e isolante térmico poliisocianurato (40 mm ou 50 mm).
